Насосы Серии R

Шестеренные насосы с внутренним зацеплением

Описание

r-pumps

Рекомендуется для жидкостей любой вязкости и температуры, которые могут быть агрессивными, абразивными и опасными для окружающей среды. Не пульсирующий постоянный поток, поэтому нет вибрации на фитингах, клапанах или муфтах. Полная производительность доступна в любом направлении вращения. Он также может быть запрошен с обогревающим кожухом встроенным в корпус насоса, с портами под 90 ° или 180 °.

Прочная конструкция, оптимизированная для редкого обслуживания. Выпускается в разных версиях в зависимости от конкретного применения. Используется для передачи, дозировки, обработки, загрузки и выгрузки. В химической, лакокрасочной, строительной, шоколадной и нефтедобывающей промышленности, на нефтеперерабатывающих и складских предприятиях. Также с сертификатом ATEX.

Сертификат ATEX

Принцип работы

Шестеренные насосы с внутренним зацеплением серии R представляют собой самовсасывающие роторные насосы объёмного действия. Подача жидкости осуществляется при помощи двух шестерен одна из которых является ротором 1 , а другая шестерней 2. Ротор приводит в движение внутри ней находящуюся шестерню.

Жидкость всасывается в свободное пространство между зубьями шестерен и затем бережно перемещается в напорную сторону насоса, где разделитель 3 или так называемый «полумесяц» закрывает свободное пространство между зубьями шестерен.

Это обеспечивает равномерную и без пульсационную подачу перекачиваемой жидкости и позволяет избежать вибрации на фитингах, клапанах или муфтах уменьшающие вспенивание жидкости.

Видео принципа работы насоса

Преимущества

Самовсасывающий.
Производительность прямо пропорциональна скорости вращения.
Не пульсирующий постоянный поток, поэтому нет вибрации в фитингах, клапанах или муфте.
Нет пенообразования или взбалтывания жидкости.
Только одно уплотнение вала или с магнитной муфтой.

Литая нагревательная рубашка вокруг корпуса.
Полная производительность доступна в любом направлении вращения.

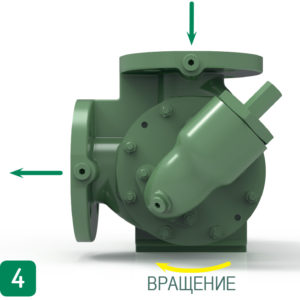

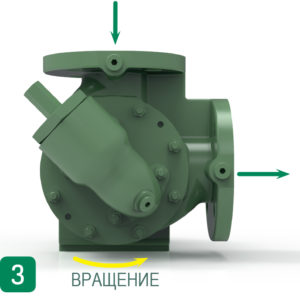

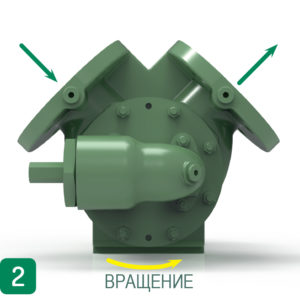

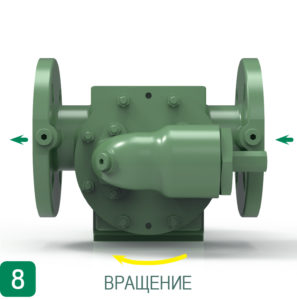

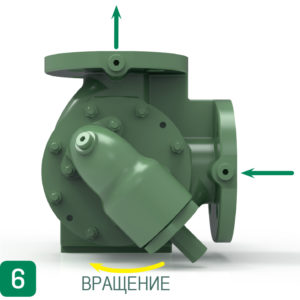

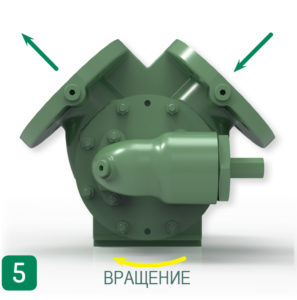

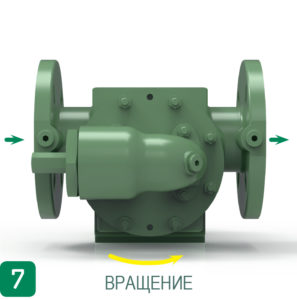

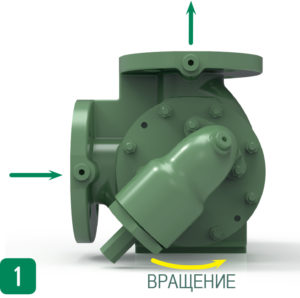

Корпус может вращаться и поставляться с (in-line) портами 90° или 180°.
Предохранительный клапан от избыточного давления, встроен в насос.
Прочная конструкция, оптимизированная для редкого обслуживания.

Типичные области применения

Амины
Животные жиры
Антивспениватель
Асфальт
Связующие вещества
Химические продукты
Шоколад
Краски
Диатермические масла
Эмульсии
Жиры
Пена
Масла для жарки
Мазут
Бензин
Желатин
Глюкоза

Клей
Глицерин
Гликоли
Изоцианаты
Керосин
Лакообразные отложения
Смазочные масла
Минеральные масла
Кормовая патока
Бензин-растворитель
Красители
Пальмовое масло
Парафины
Нефть
Бензин
Жидкая смола
Пластификатор

Полимеры
Полиолы
Типографическая краска
Белковый концентрат
Рапсовое масло
Смолы
Омыляющее вещество
Вискоза
Растворимое стекло
Крахмал
Воск

и многие другие…

Конструкция

С открытым валом

Bi-Block

Bi-Block на опорной плите

Классичиские

С 4-колесной тележкой для плоской поверхности

Характеристики насоса и запасные части

Фланцевые порты в соответствии со стандартами DIN или ANSI
от DN40 до DN250, со сквозными отверстиями для облегчения установки. ¼-дюймовые резьбовые отверстия для вакууметра/манометра.

Корпус с резьбовыми отверствиями. Доступный для R 35 и R 40, подходит для создания более компактных установок.

Шестерня: прочной конструкции, с толстыми зубьями и расширенным допуском для абразивов. Из серого чугуна, нержавеющей или закаленной стали.

Ротор: в наличии из стали, нержавеющей стали или закаленной стали.

Штифт: из закаленной стали, нержавеющей стали или карбида вольфрама.

Втулки: из серого чугуна, спеченного железа, карбона, графита, спеченной бронзы, бронзы, закаленной стали или карбида вольфрама.

Сальниковое уплотнение: доступно в GFO © PTFE с графитовым наполнителем или PTFE с белой смазкой (пищевой класс).

Механическое уплотнение доступно в различных материалах.

Закалочная камера, дополнительная защитная камера после уплотнения, с резервуаром для барьерной жидкости, которая пригодна для сохранения механического уплотнения; для восприимчивых к воздуху жидкостей.

Уплотнение с защитной герметизацией. В случае случайного повреждения механического уплотнения уплотнительное кольцо предотвращает утечку жидкости до следующего технического обслуживания.
